La fórmula de la ley de Ohm es una de las herramientas más importantes para comprender cómo funciona un circuito eléctrico. Relaciona tres magnitudes fundamentales: el voltaje, la corriente y la resistencia. Gracias a ella, es posible calcular qué cantidad de corriente circula por un componente, qué voltaje necesita o qué resistencia conviene utilizar. Aunque parece una expresión sencilla, entender qué significa cada letra y cómo aplicarla evita muchos errores al resolver ejercicios y analizar circuitos reales.

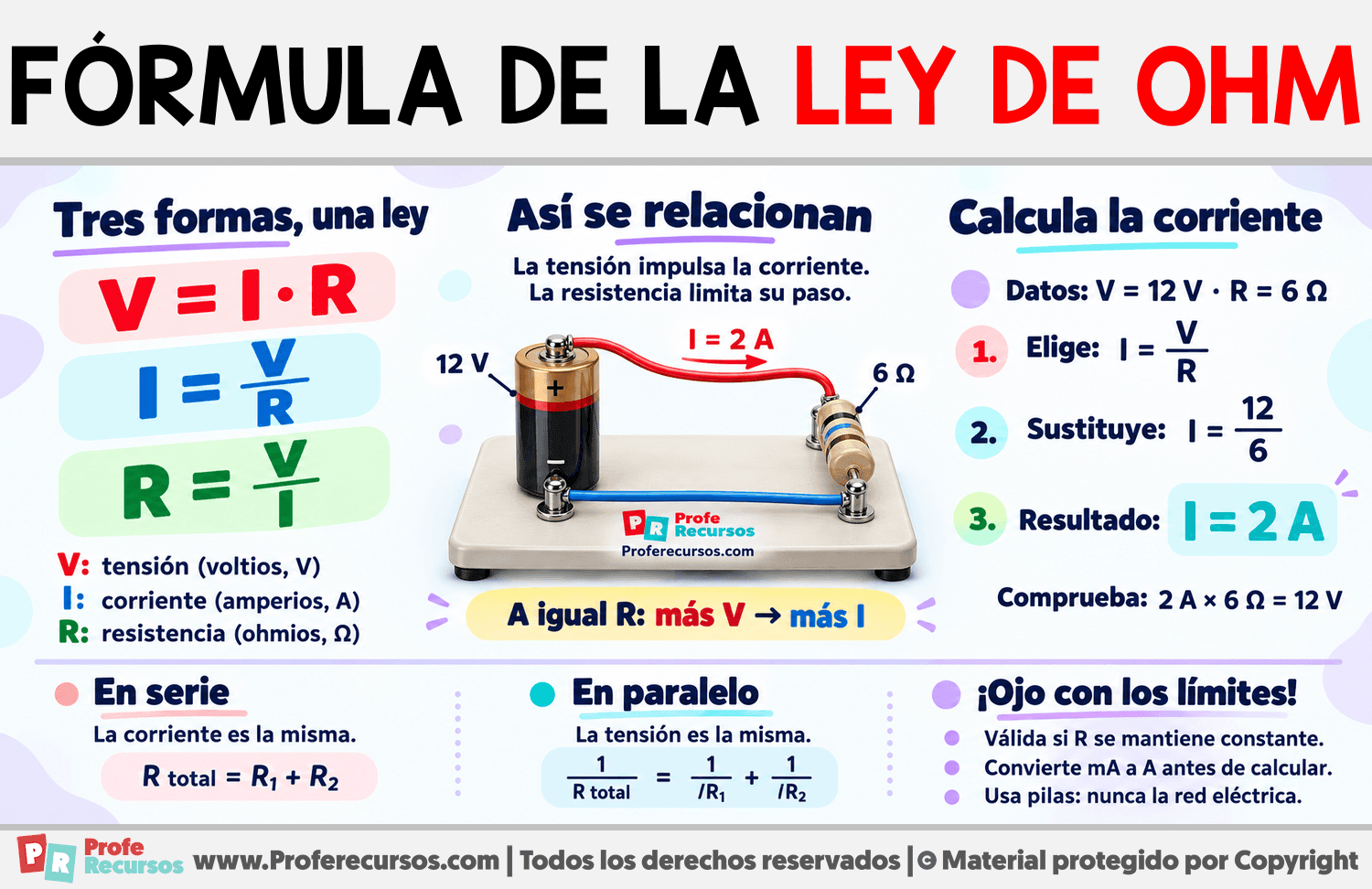

Infografia sobre Fórmula de la ley de Ohm

¿Qué dice la ley de Ohm?

La ley de Ohm establece que la corriente que atraviesa un conductor depende del voltaje aplicado y de la resistencia que ofrece ese conductor. Su fórmula principal es V = I × R. Esto significa que el voltaje es igual a la corriente multiplicada por la resistencia.

El voltaje es la diferencia de energía eléctrica que impulsa a los electrones y se mide en voltios, cuyo símbolo es V. La corriente indica la cantidad de carga eléctrica que circula por segundo y se mide en amperios, representados por A. Por su parte, la resistencia es la oposición al paso de la corriente y se mide en ohmios, cuyo símbolo es Ω.

  • V representa el voltaje o la tensión eléctrica.
  • I representa la intensidad de corriente.
  • R representa la resistencia eléctrica.
  • La relación se aplica cuando las magnitudes mantienen una relación constante, como ocurre aproximadamente en muchos resistores.

Cómo despejar cada parte de la fórmula

La expresión V = I × R permite calcular cualquiera de las tres magnitudes si conocemos las otras dos. Para hallar la corriente, se divide el voltaje entre la resistencia: I = V / R. Para encontrar la resistencia, se divide el voltaje entre la corriente: R = V / I.

Un recurso sencillo para recordarlo es el triángulo de la ley de Ohm: en la parte superior se coloca V y, debajo, I y R. Si se tapa la magnitud que se busca, la posición de las otras indica si deben multiplicarse o dividirse. Antes de sustituir los datos, conviene comprobar que todas las unidades sean compatibles.

  • Si buscas V, multiplica I por R.
  • Si buscas I, divide V entre R.
  • Si buscas R, divide V entre I.
  • No olvides escribir la unidad final: voltios, amperios u ohmios.

Ejemplos prácticos paso a paso

Imaginemos una resistencia de 6 Ω conectada a una fuente de 12 V. Para calcular la corriente, usamos I = V / R. Sustituimos los valores: I = 12 V / 6 Ω = 2 A. Por tanto, por la resistencia circulan dos amperios.

Ahora supongamos que un circuito conduce 0,5 A y tiene una resistencia de 20 Ω. El voltaje será V = I × R, es decir, 0,5 A × 20 Ω = 10 V. En otro caso, si conocemos un voltaje de 9 V y una corriente de 0,3 A, la resistencia será R = 9 V / 0,3 A = 30 Ω.

Estos ejemplos muestran que, si la resistencia permanece igual, al aumentar el voltaje también aumenta la corriente. En cambio, con el mismo voltaje, una resistencia mayor produce una corriente menor.

Qué ocurre en circuitos en serie y en paralelo

La ley de Ohm también ayuda a estudiar circuitos con varios componentes, pero primero hay que calcular la resistencia equivalente. En un circuito en serie, las resistencias están una detrás de otra y la corriente es la misma en todos los componentes. La resistencia total se obtiene sumándolas: Rtotal = R1 + R2 + R3.

En un circuito en paralelo, cada rama recibe el mismo voltaje, mientras que la corriente se reparte entre los caminos disponibles. La resistencia equivalente suele ser menor que cualquiera de las resistencias individuales. Para dos resistencias en paralelo puede utilizarse Rtotal = (R1 × R2) / (R1 + R2). Después de encontrar la resistencia equivalente, se aplica nuevamente la fórmula de la ley de Ohm.

  • Serie: misma corriente y suma de resistencias.
  • Paralelo: mismo voltaje en las ramas y corriente repartida.
  • Una resistencia equivalente permite simplificar el análisis del circuito.

Límites, errores frecuentes y seguridad

La fórmula de la ley de Ohm es muy útil, pero no todos los dispositivos se comportan de forma perfectamente óhmica. En un resistor común, la relación entre voltaje y corriente suele mantenerse estable; sin embargo, una bombilla, un diodo o algunos componentes electrónicos pueden cambiar su resistencia cuando aumenta la temperatura o cambia el voltaje.

Un error frecuente consiste en confundir voltios con amperios o aplicar una fórmula sin revisar las unidades. También es importante no conectar una fuente directamente sin considerar la resistencia del circuito: una corriente excesiva puede calentar los cables, dañar los componentes y provocar un cortocircuito. Nunca se deben realizar experimentos con instalaciones de corriente doméstica sin supervisión especializada. Para aprender, es más seguro utilizar pilas, resistencias adecuadas y materiales escolares.

  • Comprueba siempre las unidades antes de calcular.
  • Usa una resistencia protectora cuando trabajes con LED u otros componentes sensibles.
  • Desconecta la fuente antes de modificar el circuito.
  • Recuerda que la ley de Ohm describe una relación eléctrica, no sustituye las normas de seguridad.
