Entender la diferencia entre circuito en serie y paralelo es fundamental para saber cómo circula la electricidad y por qué algunos aparatos pueden funcionar de manera independiente mientras otros dependen entre sí. Ambos tipos de circuitos necesitan una fuente de energía, como una pila o una batería, cables conductores y elementos que consumen electricidad, como bombillas, motores o resistencias. La diferencia principal está en la forma en que se conectan esos elementos y en el camino que sigue la corriente eléctrica.
¿Qué es un circuito en serie?
En un circuito en serie, los componentes están conectados uno después de otro, formando un único camino para la corriente. La electricidad sale de la fuente, atraviesa cada bombilla o dispositivo y finalmente regresa al punto de origen. Por eso, todos los elementos comparten el mismo recorrido.
La corriente es igual en todos los componentes, pero el voltaje de la fuente se reparte entre ellos. Si se conectan varias bombillas iguales a una misma pila, cada una suele recibir menos energía que si estuviera conectada sola. Como consecuencia, pueden iluminar con menor intensidad.
Una característica importante es que, si un elemento se desconecta o se rompe, el circuito completo deja de funcionar. Un ejemplo cotidiano son algunas guirnaldas antiguas de luces navideñas: cuando una bombilla se fundía, las demás también se apagaban porque todas dependían del mismo camino.
- Tiene un solo camino para la corriente.
- La corriente mantiene la misma intensidad en todos los elementos.
- El voltaje se distribuye entre los componentes.
- Una interrupción puede apagar todo el circuito.
¿Cómo funciona un circuito en paralelo?
En un circuito en paralelo, los componentes se conectan en diferentes ramas. Cada rama ofrece un camino propio para que circule la corriente, aunque todas están unidas a los mismos puntos de la fuente de energía. Así, una bombilla puede recibir electricidad sin depender del recorrido de las demás.
En este tipo de conexión, el voltaje es el mismo en cada rama. La corriente total, en cambio, se divide entre los distintos caminos y después vuelve a reunirse. Si se añaden más dispositivos, la fuente debe proporcionar una corriente total mayor.
Cuando una rama se abre o una bombilla se funde, las otras ramas pueden seguir funcionando. Esta propiedad explica por qué la instalación eléctrica de una vivienda se diseña normalmente en paralelo: es posible apagar una lámpara sin dejar sin energía al frigorífico, al ordenador o a otras habitaciones.
- Existen varios caminos para la corriente.
- Cada rama recibe el mismo voltaje de la fuente.
- Los dispositivos pueden funcionar de forma independiente.
- Una avería en una rama no suele apagar las demás.

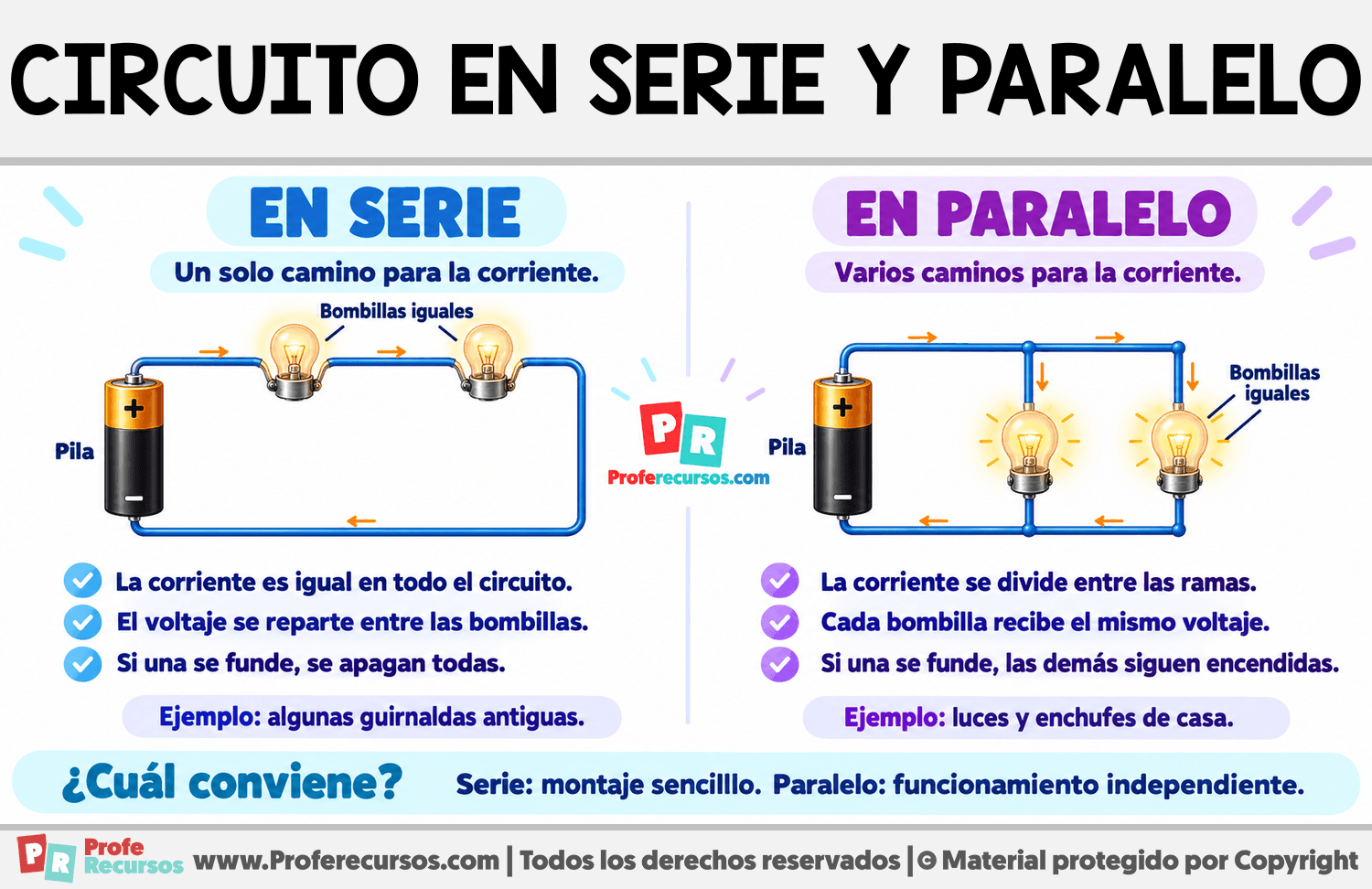

Diferencias clave entre ambos circuitos
La comparación más sencilla se centra en el número de caminos y en la dependencia entre los componentes. En serie, todos forman una cadena; en paralelo, cada elemento dispone de una conexión propia. Esta diferencia modifica la intensidad de las luces, la forma de repartir la energía y el efecto de una avería.
Por ejemplo, si dos bombillas iguales se conectan en serie a una pila, probablemente brillarán menos que una sola bombilla conectada a esa misma pila. En paralelo, cada bombilla recibe el voltaje completo de la fuente y puede iluminar con una intensidad parecida a la de una bombilla individual, aunque la pila se descargará más rápido.
También cambia la resistencia equivalente. En serie, las resistencias se suman, por lo que aumenta la dificultad para el paso de la corriente. En paralelo, la resistencia total suele ser menor que cualquiera de las resistencias individuales, ya que la corriente dispone de más caminos.
- Serie: un único recorrido y funcionamiento dependiente.
- Paralelo: varias ramas y funcionamiento más independiente.
- Serie: las bombillas suelen iluminar menos al añadir más elementos.
- Paralelo: la fuente soporta una demanda total de corriente mayor.
Ejemplos en la vida cotidiana y en el aula
Los circuitos en serie son útiles para comprender cómo se reparte el voltaje o para crear montajes sencillos con una sola ruta. En el aula, se puede construir uno con una pila, cables, un interruptor y dos bombillas. Al retirar una bombilla, se observará que la otra también se apaga.
Los circuitos en paralelo aparecen en muchos sistemas prácticos. Las luces de una casa, los enchufes y numerosos sistemas de iluminación utilizan ramas independientes. En un experimento escolar, cada bombilla puede conectarse directamente a los mismos polos de una pila. Al desconectar una, la otra continuará encendida.
El interruptor también puede colocarse en lugares diferentes. En serie con todo el circuito, controla todos los elementos; en una rama paralela, controla solo el dispositivo conectado a esa rama. Estos experimentos deben realizarse con pilas de baja tensión y bajo la supervisión de una persona adulta, nunca con enchufes domésticos.
¿Cuál es mejor: serie o paralelo?
No existe una conexión universalmente mejor: depende del objetivo. El circuito en serie es sencillo, requiere menos cables y resulta apropiado para algunas prácticas educativas o dispositivos concretos. Sin embargo, es menos flexible porque todos los componentes dependen del mismo camino.
El circuito en paralelo necesita más conexiones, pero ofrece mayor independencia y continuidad. Por eso es más adecuado cuando se quiere que varios aparatos funcionen al mismo tiempo y que una avería no afecte a todo el sistema.
En resumen, la diferencia entre circuito en serie y paralelo se entiende al observar el recorrido de la corriente: un solo camino en serie y varios caminos en paralelo. Recordar esta idea permite interpretar esquemas, anticipar qué ocurrirá al añadir o retirar un componente y comprender mejor cómo se distribuye la energía eléctrica.
