Un circuito eléctrico es un camino cerrado por el que circula la corriente eléctrica. Aunque suele representarse con dibujos y símbolos, en la vida diaria aparece en objetos tan comunes como una linterna, un timbre, una lámpara o un juguete. Para comprender cómo funciona, es necesario conocer las partes de un circuito eléctrico y la función que cumple cada una. Cuando todos sus elementos están conectados correctamente, la energía puede desplazarse desde una fuente hasta un receptor y producir luz, movimiento, sonido o calor.
¿Cuáles son las partes de un circuito eléctrico?

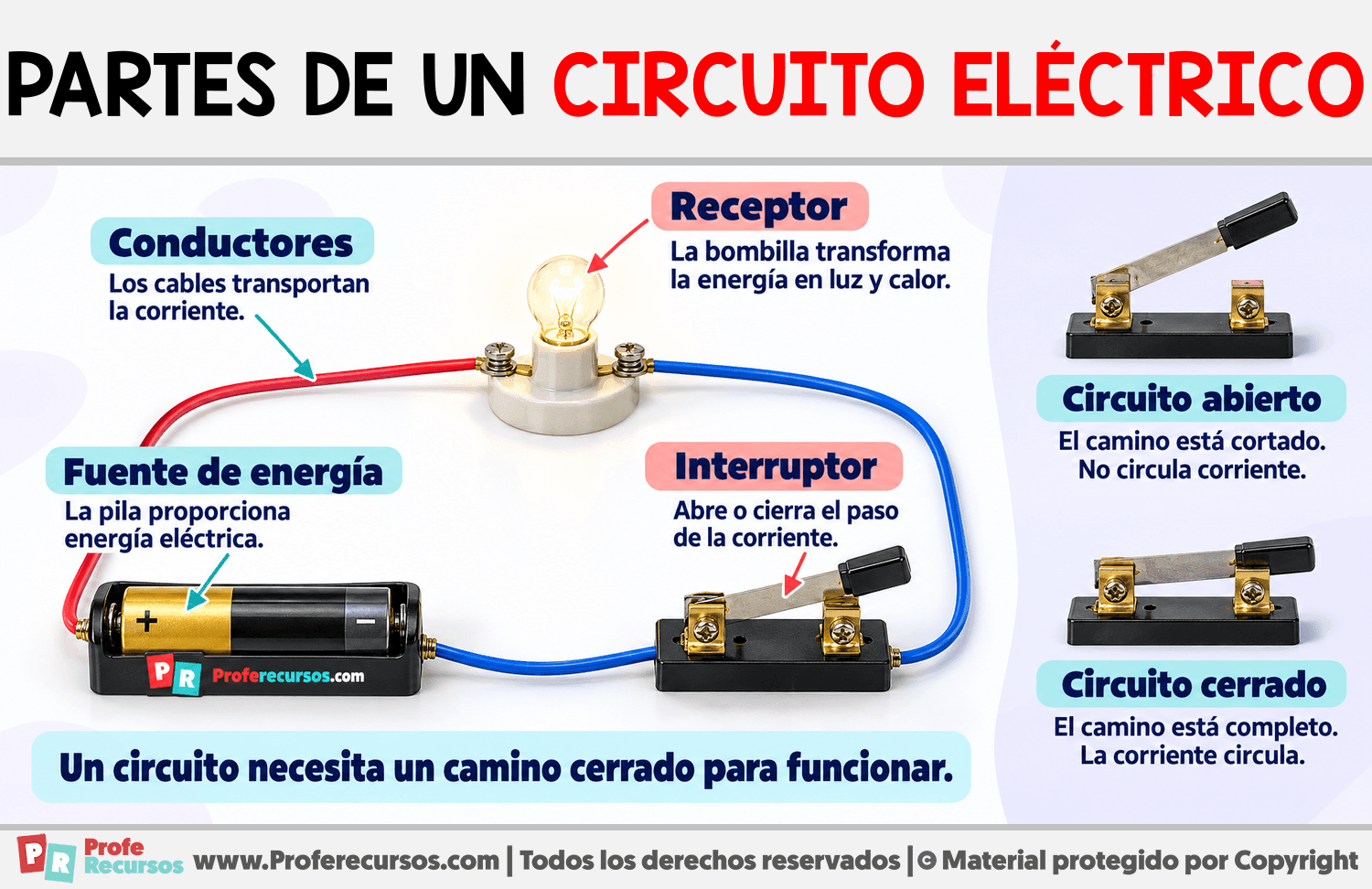

Todo circuito básico necesita varios elementos relacionados entre sí. La fuente de energía proporciona la electricidad; los conductores crean el camino por el que circula; el receptor utiliza esa energía; y los elementos de control permiten abrir o cerrar el paso de la corriente.
Aunque no todos los circuitos tienen exactamente los mismos componentes, estas partes ayudan a entender su funcionamiento. También pueden incorporarse elementos de protección, como fusibles o interruptores automáticos, especialmente en instalaciones domésticas y escolares. Cada pieza tiene una función concreta y, si falta una conexión importante, el circuito puede dejar de funcionar.
- Fuente o generador: pila, batería, panel solar o fuente de alimentación.
- Conductores: cables o pistas metálicas que unen los componentes.
- Receptor o carga: bombilla, motor, zumbador, resistencia o dispositivo electrónico.
- Elemento de control: interruptor, pulsador o conmutador.
- Elemento de protección: fusible o disyuntor, que ayuda a evitar daños por exceso de corriente.
La fuente de energía: el punto de partida
La fuente de energía impulsa las cargas eléctricas para que puedan desplazarse por el circuito. En una linterna, esa función la realizan las pilas; en una bicicleta con luz, puede realizarla una dinamo; y en una vivienda, la electricidad llega desde la red eléctrica.
La fuente se caracteriza por su tensión eléctrica, que se mide en voltios (V). Una pila de 1,5 voltios, por ejemplo, proporciona una tensión menor que una batería de automóvil. Esto no significa que toda fuente sea adecuada para cualquier aparato: cada receptor necesita trabajar dentro de unos valores seguros.
Es importante no confundir la fuente con la corriente. La fuente proporciona la energía necesaria, mientras que la corriente es el movimiento de las cargas eléctricas a través del circuito.
- Una pila convierte energía química en energía eléctrica.
- Un panel solar transforma la luz del Sol en electricidad.
- Una fuente de alimentación adapta la energía de la red para que pueda utilizarla un dispositivo.
Conductores, receptores y control del circuito
Los conductores, normalmente fabricados con cobre, permiten que la corriente pase de un componente a otro. Su cubierta de plástico actúa como aislante y protege a las personas de contactos accidentales. Si un cable está roto o mal conectado, el recorrido se interrumpe.
El receptor es la parte que transforma la energía eléctrica en otra forma de energía. Una bombilla la convierte principalmente en luz y calor; un motor, en movimiento; y un altavoz, en sonido. Por eso, el receptor determina qué efecto observable produce el circuito.
El interruptor controla el paso de la corriente. Cuando está cerrado, los contactos se unen y la corriente puede circular. Cuando está abierto, queda una separación y el circuito deja de funcionar. Un pulsador realiza una acción parecida, pero solo mientras se mantiene presionado.
- Bombilla: produce luz.
- Motor: genera movimiento.
- Zumbador: produce sonido.
- Resistencia: dificulta el paso de la corriente y puede limitarla.
- Interruptor: permite o impide que el circuito permanezca cerrado.
¿Qué diferencia hay entre un circuito abierto y uno cerrado?
Un circuito cerrado forma un recorrido completo desde un extremo de la fuente hasta el otro. En esa situación, la corriente puede circular y el receptor funciona. Por ejemplo, al pulsar el botón de una linterna, se completa el camino entre la pila y la bombilla.
En cambio, un circuito abierto tiene una interrupción. Puede deberse a un interruptor abierto, un cable desconectado, una bombilla fundida o una pila agotada. Aunque todos los componentes estén presentes, la corriente no puede recorrer el circuito completo.
También existe el cortocircuito, que ocurre cuando la corriente encuentra un camino de muy baja resistencia y evita el receptor. Puede provocar calentamiento, chispas o daños, por lo que nunca se deben unir directamente los polos de una pila o batería.
- Para comprobar un circuito, revisa primero si la fuente tiene energía.
- Después verifica que los cables estén unidos a los terminales correctos.
- Por último, observa si el interruptor está cerrado y si el receptor funciona.
Circuitos en serie y en paralelo
En un circuito en serie, los componentes se colocan uno detrás de otro formando un único camino. La corriente pasa por todos ellos. Si una bombilla se funde o se desconecta, el circuito completo puede dejar de funcionar. Las luces antiguas de algunos adornos navideños utilizaban este sistema.
En un circuito en paralelo, los receptores se conectan en diferentes ramas. Así, la corriente dispone de varios caminos. Si una lámpara se apaga, las demás pueden seguir encendidas. Por esta razón, las instalaciones eléctricas de las viviendas suelen organizarse en paralelo.
Comprender estas conexiones permite explicar por qué algunos aparatos funcionan de manera independiente y por qué otros dependen de todos los componentes del conjunto. La idea fundamental es que un circuito necesita una fuente, un camino conductor, un receptor y un recorrido cerrado para transformar la energía eléctrica de forma útil y segura.
