Un circuito eléctrico es un conjunto de elementos conectados de manera que la corriente pueda circular y producir un efecto, como encender una lámpara, mover un motor o emitir un sonido. Aunque parece algo sencillo, cada componente cumple una función concreta y todos deben trabajar juntos. Comprender los componentes de un circuito eléctrico permite interpretar esquemas, montar pequeños proyectos y usar la electricidad de forma más segura.
¿Qué necesita un circuito eléctrico para funcionar?
Para que exista corriente eléctrica debe haber un camino cerrado. Esto significa que la electricidad sale de una fuente, recorre los distintos elementos y regresa a ella. Si el camino se interrumpe, la corriente deja de circular y el aparato no funciona.

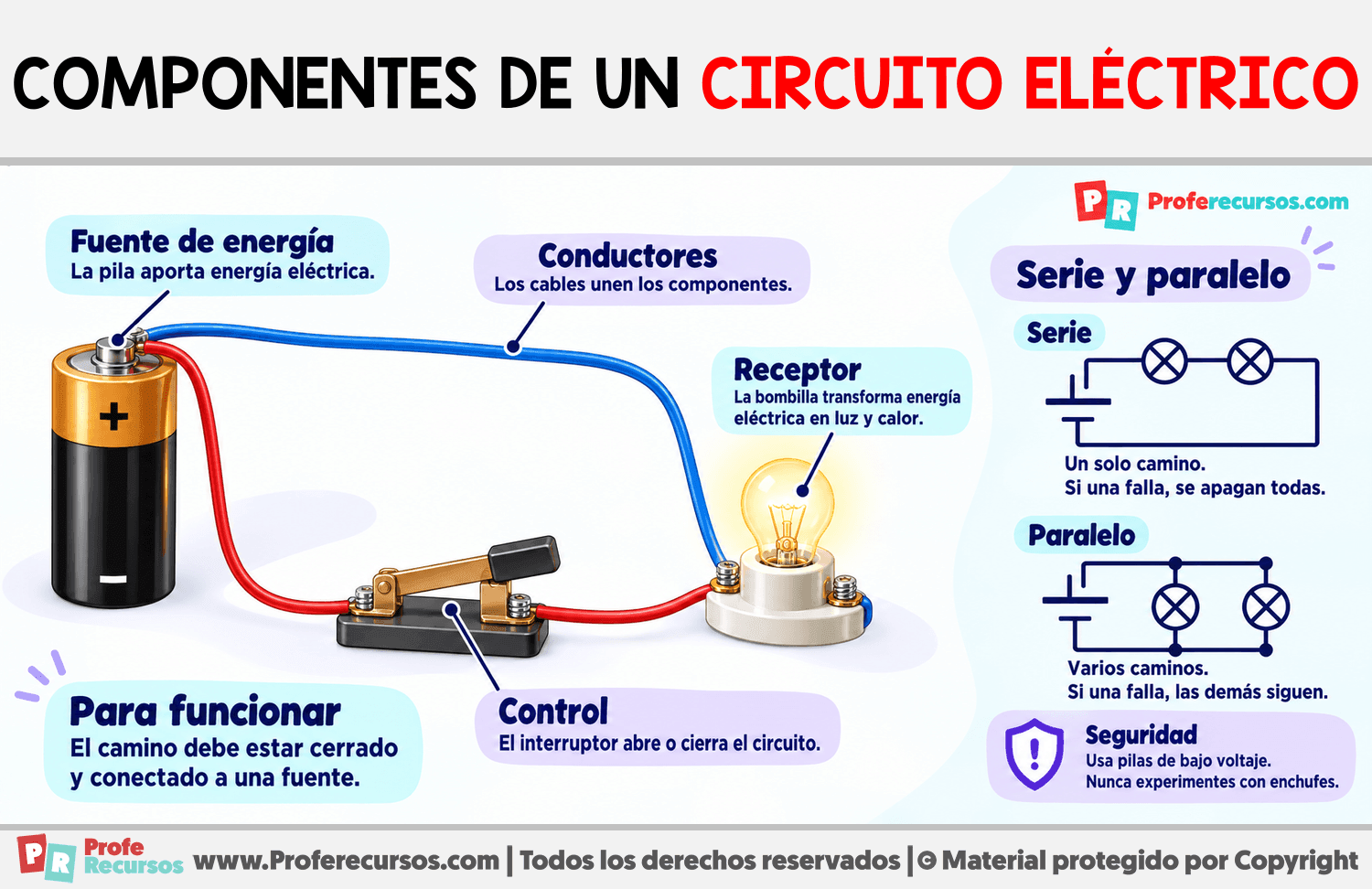

En un circuito básico suelen intervenir una fuente de energía, conductores, un receptor y algún elemento de control. También pueden añadirse dispositivos de protección, especialmente cuando se trabaja con instalaciones más complejas. La función de cada parte es diferente, pero todas son necesarias para conseguir un funcionamiento ordenado.
- Fuente o generador: proporciona la energía eléctrica.
- Conductores: unen los componentes y permiten el paso de la corriente.
- Receptor: transforma la energía eléctrica en luz, movimiento, calor o sonido.
- Elemento de control: abre, cierra o modifica el paso de la corriente.
- Protección: evita daños causados por sobrecargas o cortocircuitos.
La fuente de energía: de dónde sale la electricidad
La fuente de energía es el componente que impulsa las cargas eléctricas por el circuito. En una experiencia escolar puede ser una pila, una batería o una fuente de alimentación. En una vivienda, la energía procede de la red eléctrica, que llega a los enchufes mediante una instalación diseñada para trabajar con seguridad.
Las pilas tienen dos terminales: uno positivo y otro negativo. Esa diferencia permite que circule la corriente cuando ambos puntos quedan conectados mediante un circuito. Es importante respetar la polaridad en componentes como los diodos LED, ya que pueden no funcionar si se conectan al revés.
No todas las fuentes entregan la misma tensión ni la misma cantidad de energía. Por eso, un componente debe conectarse a una fuente adecuada. Usar una tensión excesiva puede calentarlo, dañarlo o provocar un accidente.
- Pila: adecuada para experimentos sencillos y portátiles.
- Batería recargable: almacena energía y puede utilizarse varias veces.
- Fuente de alimentación: proporciona energía de forma controlada a un circuito.
- Panel solar: transforma parte de la luz del Sol en energía eléctrica.
Conductores, receptores y elementos de control
Los conductores eléctricos, normalmente cables de cobre, forman las conexiones entre las partes del circuito. Su cubierta de plástico actúa como aislante y ayuda a evitar contactos accidentales. Un cable roto, flojo o mal conectado puede impedir el paso de la corriente.
El receptor es el dispositivo que aprovecha la energía eléctrica. Una bombilla la convierte principalmente en luz y calor; un motor la transforma en movimiento; un zumbador produce sonido. En cada caso, la electricidad no desaparece: se transforma en otra forma de energía.
Los elementos de control permiten decidir cuándo funciona el circuito. El ejemplo más conocido es el interruptor, que puede abrir o cerrar el camino eléctrico. También existen pulsadores, conmutadores, reguladores y sensores, capaces de controlar la corriente según una acción, una temperatura o la cantidad de luz.
- Bombilla o LED: produce luz.
- Motor: genera movimiento.
- Resistencia: limita la intensidad de corriente y puede producir calor.
- Interruptor: permite abrir o cerrar el circuito.
- Sensor: detecta cambios del entorno y activa una respuesta.
Circuitos en serie y en paralelo: ¿qué cambia?
La manera de conectar los componentes también es importante. En un circuito en serie, los receptores están colocados uno detrás de otro y la corriente solo tiene un camino. Si una bombilla se funde o se desconecta, el circuito queda abierto y las demás dejan de funcionar. Las luces de algunas guirnaldas antiguas utilizaban esta disposición.
En un circuito en paralelo, cada receptor está conectado en una rama diferente. La corriente dispone de varios caminos, de modo que si una lámpara falla, las otras pueden seguir encendidas. Las instalaciones eléctricas de las viviendas se organizan principalmente en paralelo para que cada aparato funcione de forma independiente.
La elección entre serie y paralelo depende del objetivo. La conexión en serie resulta útil para estudiar cómo se reparte la tensión, mientras que la conexión en paralelo es más práctica cuando varios dispositivos deben funcionar sin depender completamente unos de otros.
Cómo interpretar un circuito y trabajar con seguridad
Los circuitos suelen representarse mediante esquemas con símbolos: dos líneas de distinta longitud pueden indicar una pila, una cruz una lámpara y una línea interrumpida un interruptor. Estos dibujos permiten comprender las conexiones sin tener que representar cada detalle físico.
Para analizar un circuito, conviene localizar primero la fuente, seguir el recorrido de los cables y comprobar si existe un camino cerrado hasta el receptor. Después se puede preguntar qué ocurriría al abrir el interruptor, retirar una bombilla o añadir otra resistencia. Así se relaciona cada componente con su función real.
En el aula deben utilizarse pilas o fuentes de baja tensión y nunca experimentar directamente con enchufes domésticos. No se deben unir los dos polos de una pila con un cable sin un receptor, porque se produce un cortocircuito y el conductor puede calentarse. La seguridad empieza por entender que la electricidad necesita un recorrido controlado.
- Desconecta la fuente antes de cambiar una conexión.
- Revisa que los cables estén firmes y sin partes dañadas.
- Utiliza componentes adecuados para la tensión del circuito.
- No toques instalaciones domésticas ni aparatos abiertos.
- Si un elemento se calienta demasiado, corta la corriente y revisa el montaje.
