Un sismógrafo es un instrumento que registra los movimientos del suelo producidos por un terremoto, una vibración volcánica o incluso una explosión. Aunque desde fuera puede parecer una caja sencilla, en su interior reúne varias piezas que trabajan juntas. Conocer las partes de un sismógrafo permite entender cómo una sacudida invisible se transforma en un registro que los científicos pueden analizar y comparar.
¿Qué ocurre dentro de un sismógrafo?
El funcionamiento se basa en una diferencia de movimiento. Cuando el suelo tiembla, la estructura del aparato se mueve con él, pero una masa pesada suspendida intenta conservar su posición por inercia. Esa diferencia entre la masa y el soporte produce una señal que representa la vibración del terreno.
En los modelos antiguos, un lápiz unido a la masa dibujaba una línea sobre un tambor de papel. En los equipos modernos, un sensor convierte el movimiento en una señal eléctrica y un sistema informático la almacena. El resultado recibe el nombre de sismograma, es decir, el registro de las ondas sísmicas.

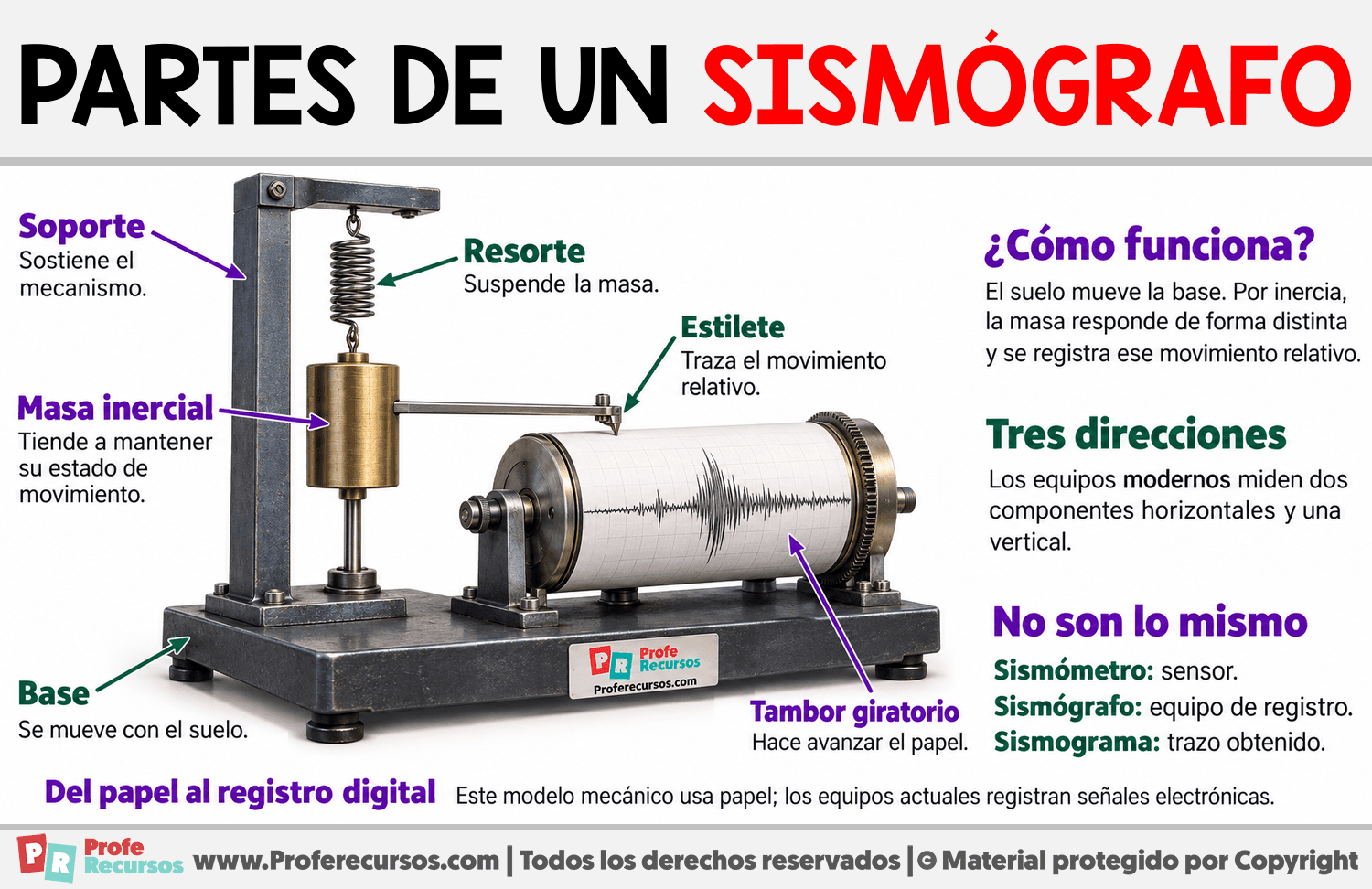

Las piezas esenciales y su función
Cada componente cumple una tarea concreta. Si una pieza falla o está mal ajustada, el instrumento puede registrar movimientos falsos o perder detalles importantes del terremoto.
- Base o soporte: se fija al suelo o a una superficie muy estable para transmitir con precisión las vibraciones del terreno.
- Masa inercial: es un objeto pesado que permanece casi quieto mientras el soporte se mueve. Su desplazamiento relativo permite detectar el temblor.
- Resorte o sistema de suspensión: sostiene la masa y permite que oscile de manera controlada. Su dureza influye en el tipo de movimiento que puede medir.
- Amortiguador: reduce las oscilaciones excesivas de la masa para que el registro sea más claro y no continúe vibrando demasiado tiempo.
- Sensor o transductor: transforma el desplazamiento, la velocidad o la aceleración en una señal eléctrica que puede medirse.
- Sistema de registro: guarda la información en papel, memoria digital o una red informática para que pueda estudiarse después.
¿Por qué algunos sismógrafos tienen varias direcciones?
Un terremoto no mueve el suelo de una sola forma. Las ondas pueden producir movimientos horizontales, verticales y combinados. Por eso muchos instrumentos incorporan varios sensores colocados en diferentes ejes. Un componente registra el movimiento de norte a sur, otro el de este a oeste y otro detecta los desplazamientos hacia arriba y hacia abajo.
Esta combinación permite conocer mejor la dirección, la fuerza y la duración de las ondas. En una estación sísmica suele haber también una estructura protectora, cables, un reloj preciso y equipos de comunicación. Estos elementos no detectan directamente el temblor, pero ayudan a conservar y enviar los datos sin errores.
Sismógrafo, sismómetro y sismograma: no son lo mismo
A menudo se usan estas palabras como si fueran sinónimas, pero tienen diferencias. El sismómetro es el sensor que detecta el movimiento del suelo. El sismógrafo es el conjunto formado por el sensor y el sistema que registra o transmite la señal. El sismograma es el gráfico o archivo que queda después de realizar la medición.
En la actualidad, muchos equipos son digitales y pueden enviar los datos en tiempo real a observatorios. Gracias a varios registros tomados en lugares distintos, los especialistas calculan el epicentro, estiman la magnitud y estudian cómo se propagaron las ondas.
Tipos de sismógrafos y un ejemplo sencillo
Existen sismógrafos diseñados para medir movimientos fuertes, útiles cerca de zonas sísmicas, y otros muy sensibles, capaces de detectar temblores lejanos o vibraciones pequeñas. También hay instrumentos de banda ancha, que registran un amplio intervalo de frecuencias, y sensores especializados en movimientos verticales u horizontales.
Imagina una mesa con una caja unida firmemente a ella y una bola pesada suspendida mediante un resorte. Si mueves la mesa, la caja acompaña el movimiento, pero la bola se retrasa ligeramente. Midiendo esa diferencia se puede saber cuánto y cómo se movió la mesa. El sismógrafo real utiliza mecanismos mucho más precisos, pero la idea básica es la misma: comparar el movimiento del suelo con la posición de una masa de referencia.
Comprender estas partes también ayuda a interpretar sus límites. Un sismógrafo no predice exactamente cuándo ocurrirá un terremoto; registra lo que está sucediendo y aporta datos para conocer mejor el interior de la Tierra y reducir riesgos.
